Steuerungssystem für Holzstapelautomaten der Firma Timme

Die Stapelmaschinen der Firma Timme SM100, SM200 u. SM600 besitzen einen hohen Anteil an Kundenspezifik.
Die von AUTEAM zugelieferte Steuerungstechnik basiert auf das Grunddesign STS-SMX23
(eine Neuentwicklung aus dem Jahr 2023).

Für Sonderanlagen, insbesondere zum Beschicken, Transportieren, Fördern, Wenden,..., werden den jeweiligen technischen Daten und Kundenwünschen angepasste Steuerungssysteme entwickelt und gebaut.

Auch Steuerungsmodernisierungen von alten "Schiepe-Automaten"

Link Fa. Timme.

STS-SMX23 - Modulares Steuerungssystem
für Stapelmaschinen SM100xx, SM200xx, SM600xx der Fa. Timme Stapelautomaten GmbH

  • SPS
    Siemens - ET200SP (Standard, Fehlersicher)
  • Bedienterminal
    Siemens  HMI - MTP700 Unified, (KTP400 BASIC)
  • Controller  Software
    Siemens STEP 7 - V17, V15 TIA Portal

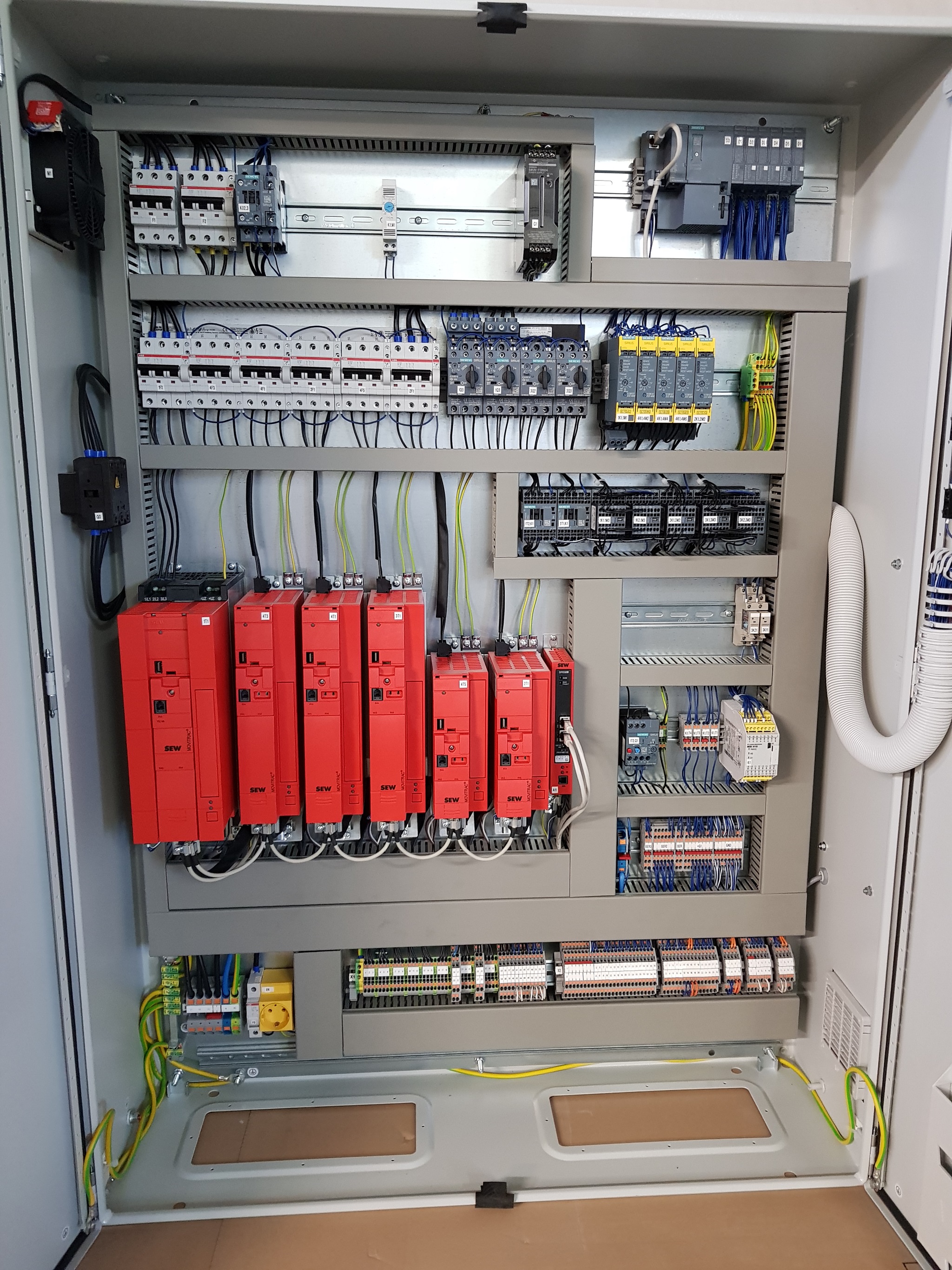

  • Schaltschrank
    Rittal  Kompakt-Schaltschrank AX (entspr. Spezifikation) auf Maschinenbett
  • Motoransteuerung
    Schütze, Leistungsschalter -  Siemens                                                             Direkt- und Wendestarter (3RK1, Standard, Fehlersicher) - Siemens
    Frequenzumrichter - SEW MOVITRAC 07B (entspr. Spezifikation)     Frequenzumrichter - Schneider Electric ATV320
  • Not-Halt-System ​​​​
    F-Steuerung (Siemens), Leuze,  OMRON, Pilz (entspr. Spezifikation)
  • Maschinenfreigaben
    dig.  I/O (potenzialfrei), Not-Halt-Verknüpfung
  • Energiemessung
    PAC2200 (Siemens) - in der Einspeisung                                        Motorstarter, Frequenzumrichter - pro Antrieb
  • Motorströme                                                                                    Motorstarter, Frequenzumrichter - pro Antrieb
  • Stromaufnahme - Steuerstromkreise 24VDC                            Elektronischer Geräteschutzschalter (Phoenix Contact)
  • Fernwartung
    optional,  Typ Ewon
